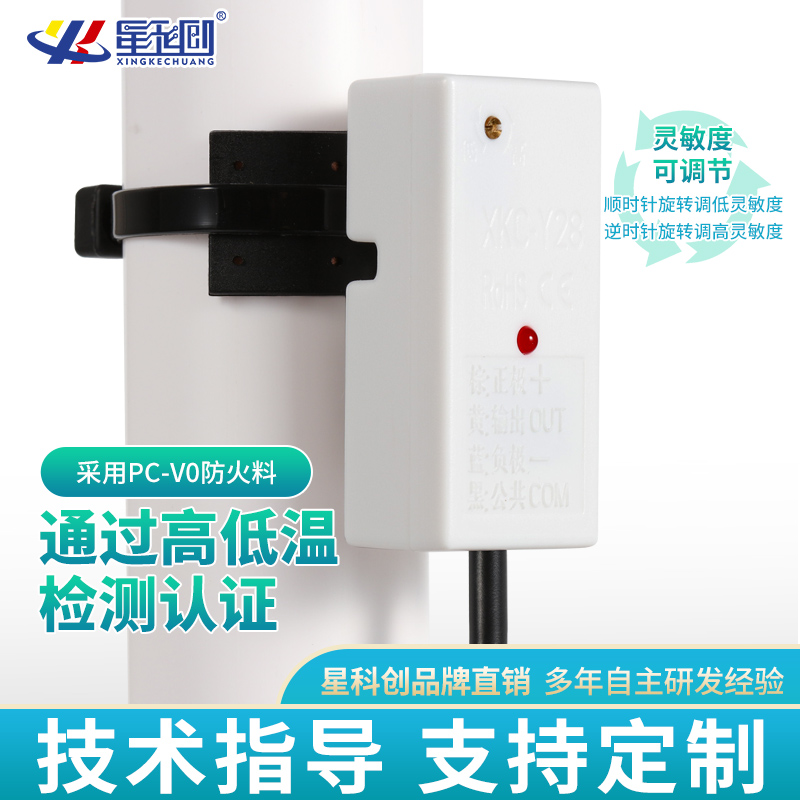

感应片可弯曲，方便固定兼容各类尺寸管路
合用于各类管路和平面庞器
内置 2A 继电器可直接驱动负载，RS485 通讯
供电 DC5V、12V、24V，？９厥涑龇绞娇裳
一、产品个性
1.XKC-Y28-NO/NC/RS485 传感器， 合用于非金属管路(管路表径 D≥ 11MM) 或者平面庞器无需与液体直 接接触，不会受到强酸强碱等侵蚀性液体的侵蚀，不受水垢或其他杂物影响，就可实现在容器或管路表检测内部有无液体 。
2.智能化液位基准调整及液位影象职能， 液位状态显示方式，可实现多点串联接线 。
3.检测正确不变，可检测沸水液面 。
4.纯电子电路结构，非机械工作方式，机能不变寿命耐久 。
5.高不变性，高活络度，抗滋扰能力强，不受表界电磁滋扰，针对工频滋扰及共模滋扰有做特殊处置，以兼容市面上所有的 5V,12V,24V 电源适配器 。
6.壮大兼容性，穿透各类非金属材质的容器管路，如塑料、玻璃、陶瓷等容器，感应管壁厚度可达 20mm；合用于各类曲面、弧形、圆柱形的容器或管路的液位检测 。
7.电压能够选择 ( 5V,12V,24V) ，适合衔接各类电路及产品利用 。
二、工作道理
智能型非接触式液位传感器是利用水的感应电容来检测是否有液体存在，在没有液体靠近传感器时，传感器 上由于散布电容的存在，因而传感器对地存在肯定的静态电容，当液面慢慢升高靠近传感器时，液体的寄生电容 将耦合到这个静态电容上，使传感器的电容值变大，该变动的电容信号再输入到节造IC进行信号转换，将变动的电容量转换成某种电信号的变动量， 再由肯定的算法来检测和判断这个变动量的水平，倒剽个变动量超过肯定的阈值时就以为液位达到感应点 。
项目名称 | 参数 | |||
产品规格型号 | XKC-Y28-NC | XKC-Y28-NO | XKC-Y28-RS485 | |
直流输入电压 (Vin) | 5V、 12V、24V | 5V、 12V、24V | 24V (可定造 12V) | |
输出方式 | 常关 | 常开 | 通讯输出 | |
耗电流 | 13mA | |||
输出电流 | DC24V/2A | |||
响应功夫 | 500mS | |||
工作环境温度 | -20~105℃ | |||
感应灵敏度 | 管路表径 D(mm) | 感应管壁厚度 L(mm) | ||
D ≥ 100 | 20 ± 3 | |||
100>D ≥80 | 15 ± 2 | |||
80>D ≥60 | 12 ± 1.5 | |||
60>D ≥40 | 7 ± 1.0 | |||
40>D ≥ 30 | 5 ± 1.0 | |||
30>D ≥20 | 3 ± 1.0 | |||
20>D ≥ 10 | 1.5 ± 0.5 | |||
适用管路的直径领域 | ≥ 11mm | |||
液位精度 | ± 1.5mm | |||
湿度 | 5%~100% | |||

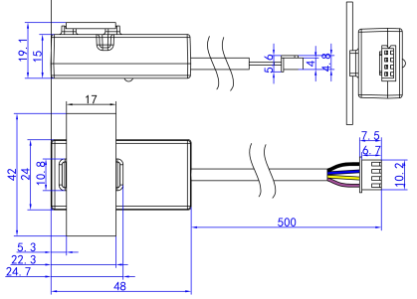

线长 | 500MM (±10MM) (批量可定造) | |||

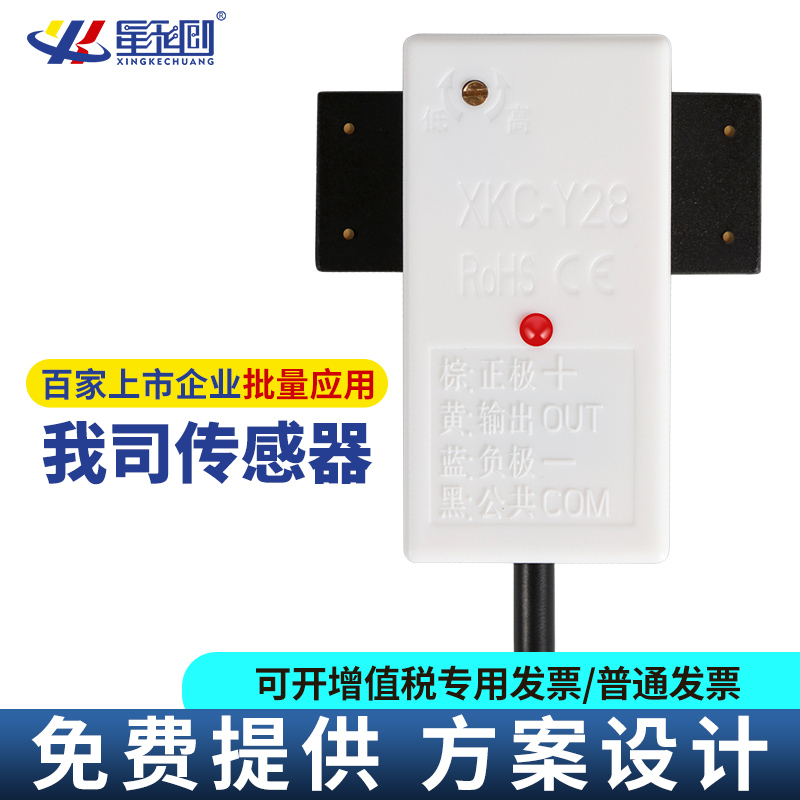

线端定义 | 棕色 (电源正极) 、黄色 (信号输出) 蓝色 (电源负极)、玄色 ( COM 端) | |||
材质 | PC-V0 防火料 | |||
防水机能 | IP67 | |||
安规尺度认证 | CE | |||
环保认证 | ROHS2.0 | |||
